Konwerter CH343G USB - UART USB-A

Komunikator USB-UART z układem CH343G

Konwerter USB-UART TTL oparty na układzie CH343G. Wyposażony w szereg zabezpieczeń zapewniających stabilną i bezpieczną komunikację. W porównaniu z CH340G obsługuje wyższą szybkość transmisji danych (do 6 Mb / s) i więcej poziomów IO portu szeregowego (5 V / 3,3 V / 2,5 V / 1,8 V)

Specyfikacja

• Interfejs urządzenia USB: USB-A
• Interfejs urządzenia: UART
• Zakres komunikacji: 50bps ~ 6Mbps
• Ochrona: resetowalny bezpiecznik, ochrona ESD
• Interfesj UART złącze: 6-pinowy pinheader kątowy
• Obsługuje Mac, Linux, Android, Windows 7/8/8.1/10/11
• Wbudowany przełącznik poziomu TTL 3,3 V i 5 V do wyboru poziomu komunikacji TTL

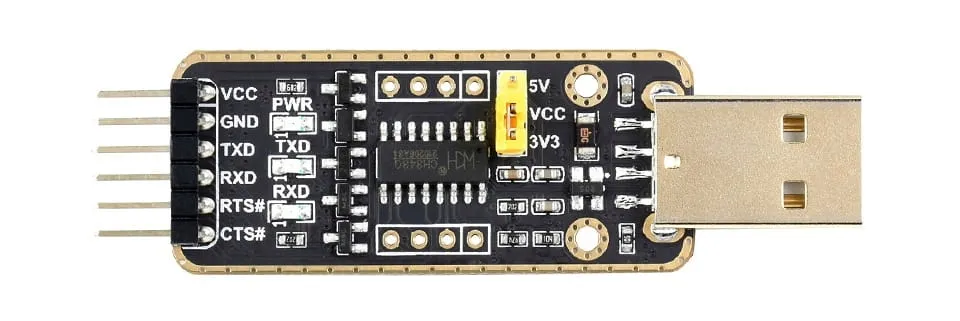

Definicja pinów:

• VCC Wyjście 5V lub 3,3V dla urządzenia zewnętrznego (konfigurowane zworką)
• GND Uziemienie
• TXD Łączy się z MCU.RXD
• RXD Łączy się z MCU.TXD
• RTS Łączy się z MCU.CTS
• CTS Łączy się z MCU.RTS

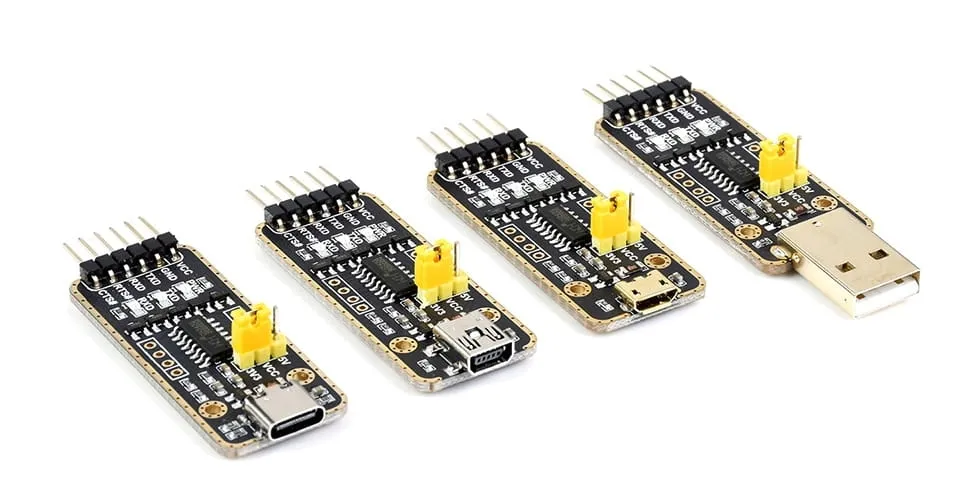

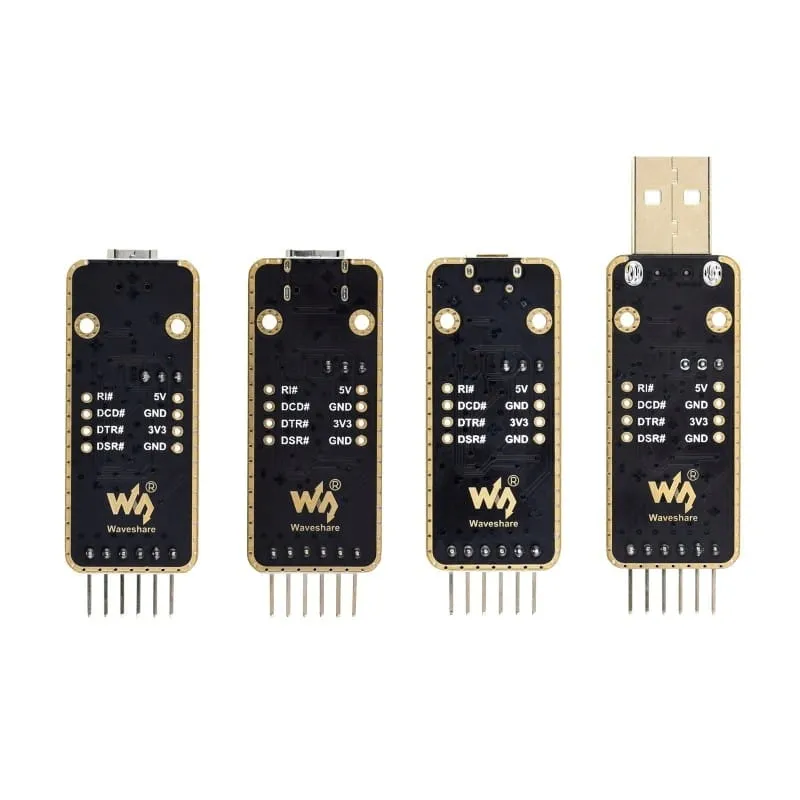

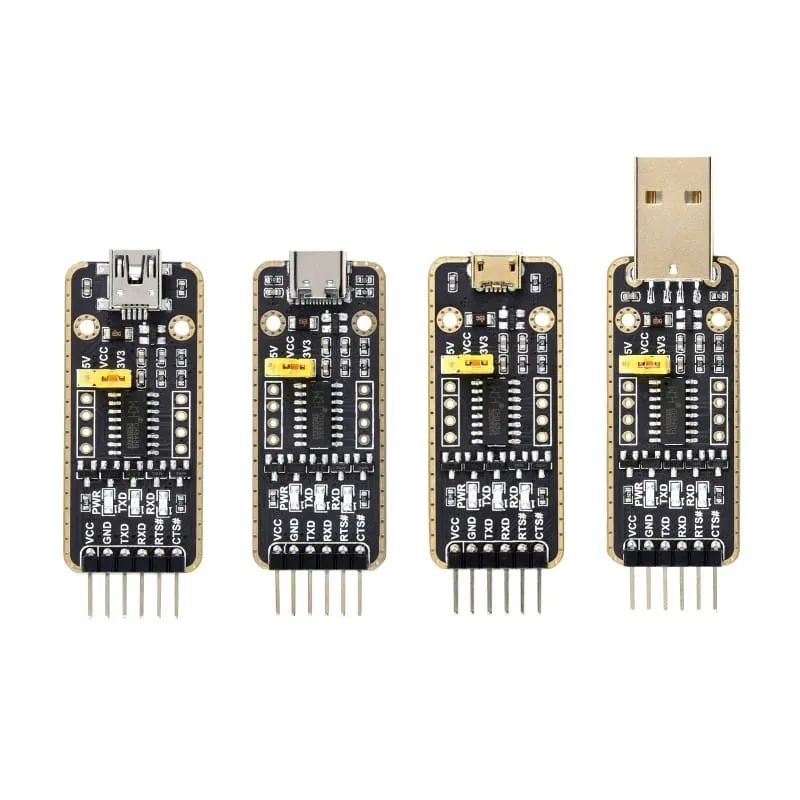

Konwerter dostępny w wielu wersjach!

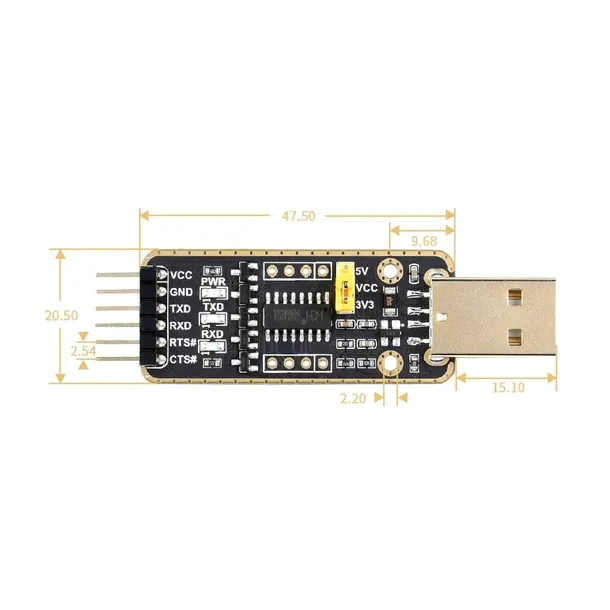

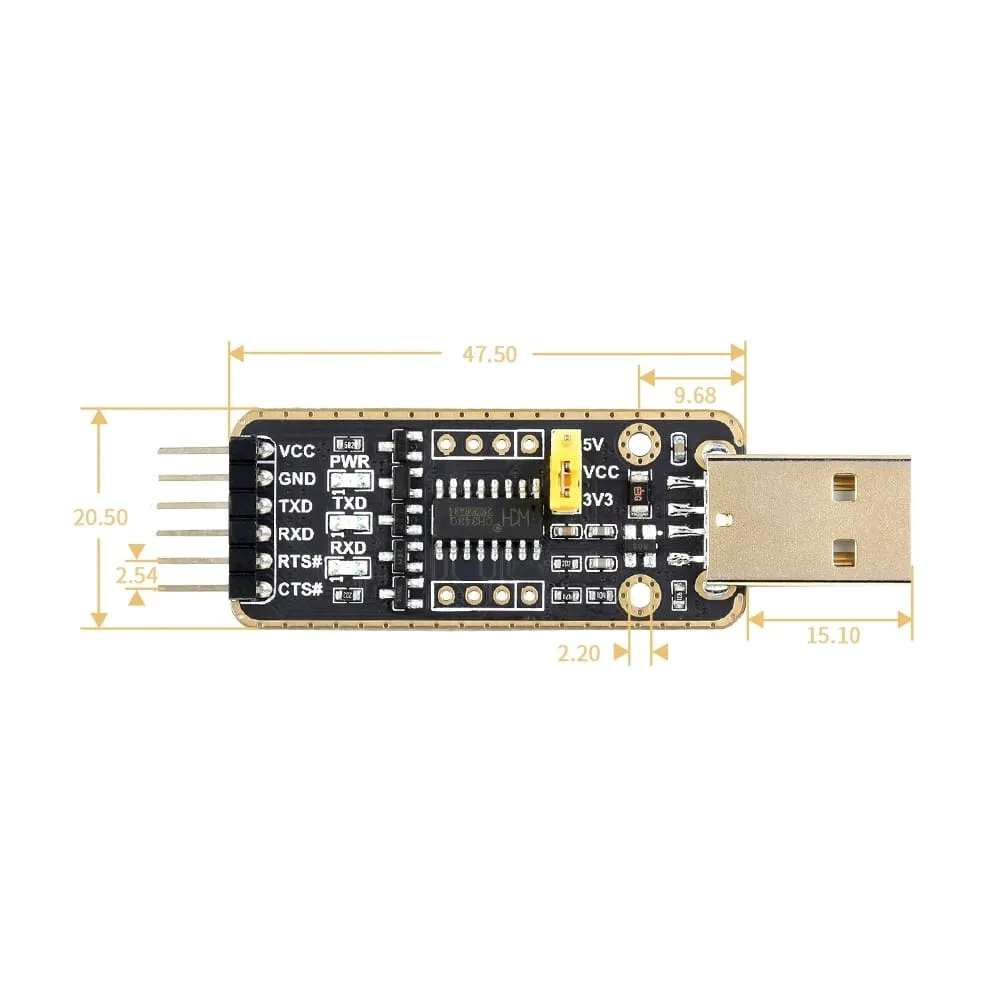

Wymiary:

Zestaw zawiera:

1. Konwerter USB-UART z układem CH343G USB-A x 1
2. Przewody połączeniowe x 1
