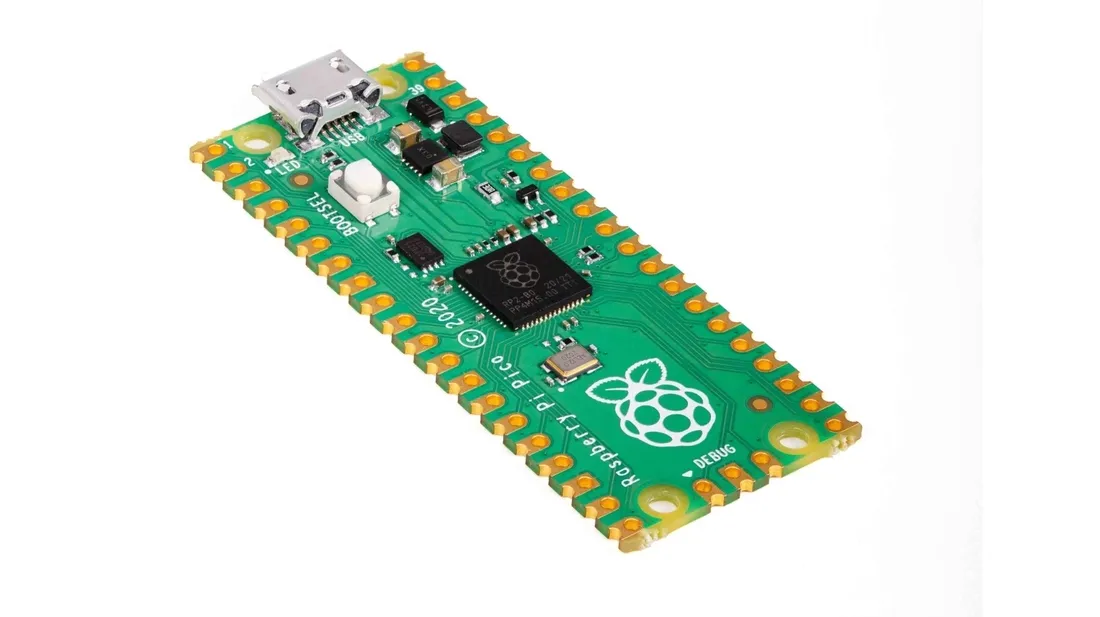

Raspberry Pi Pico

Raspberry Pi Pico - płytka mikrokontrolera oparta na mikroukładzie Raspberry Pi RP2040

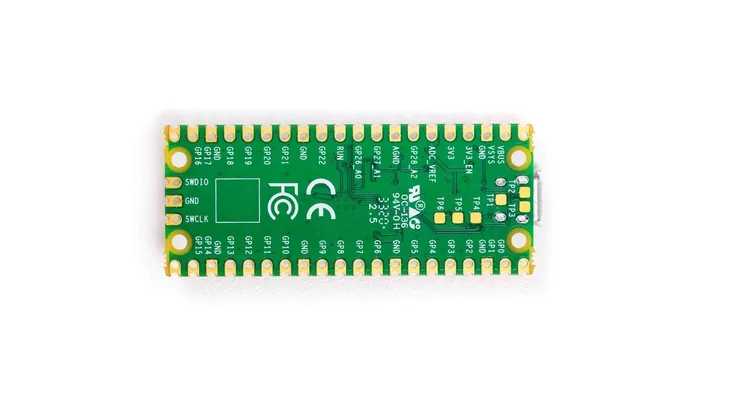

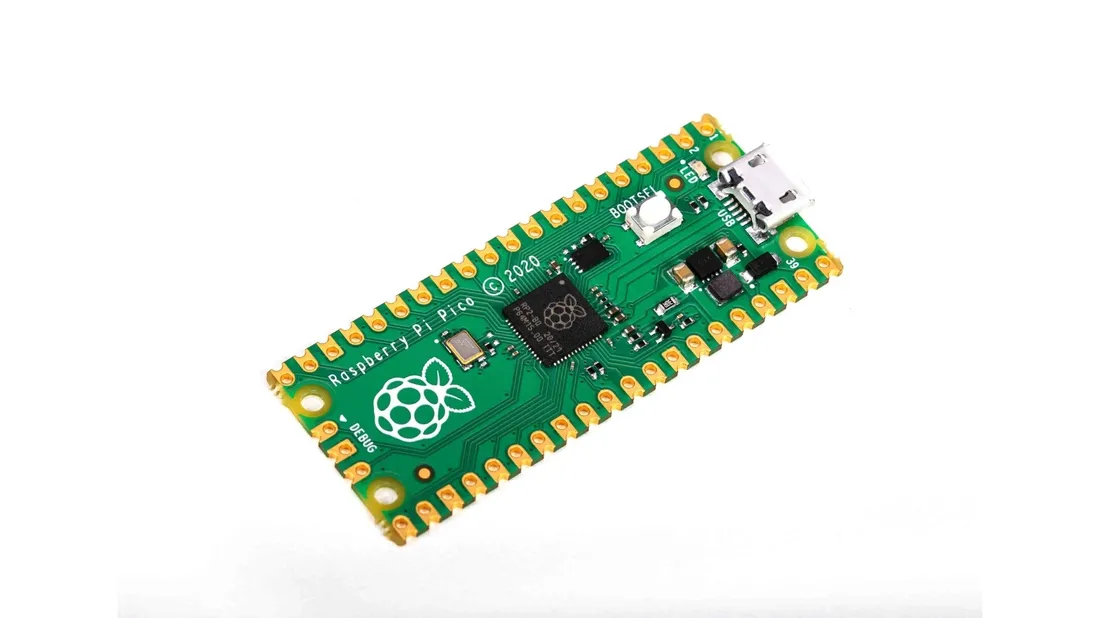

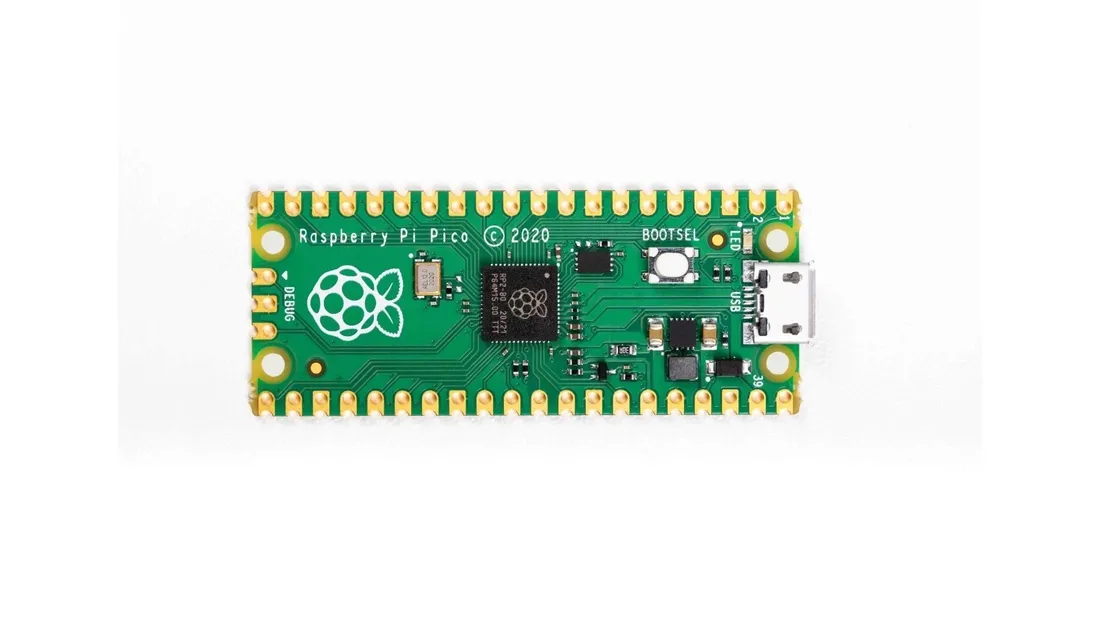

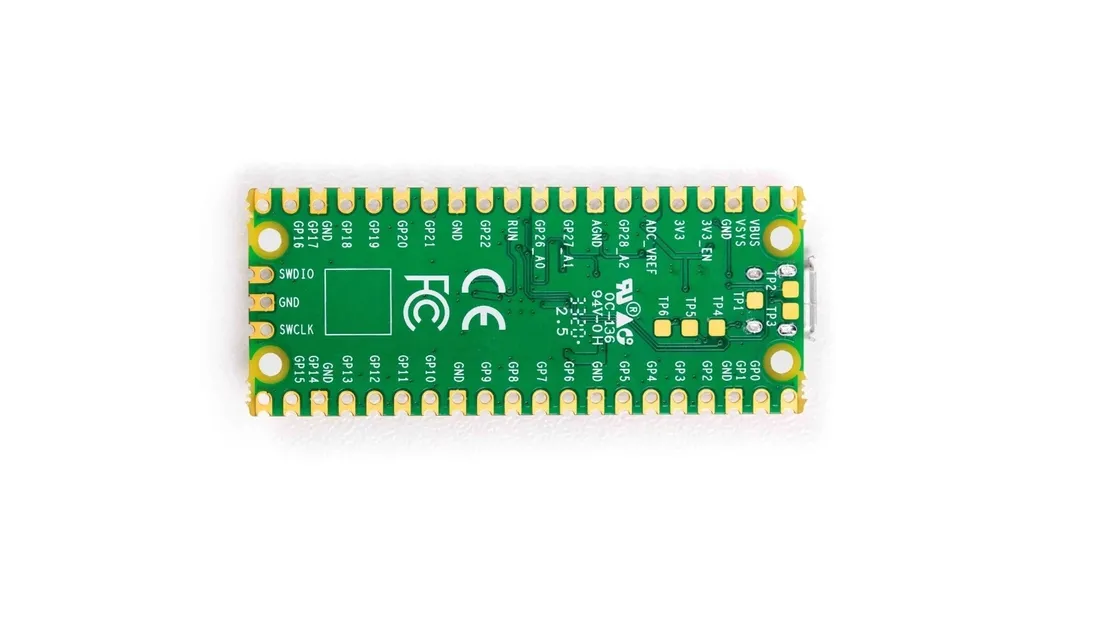

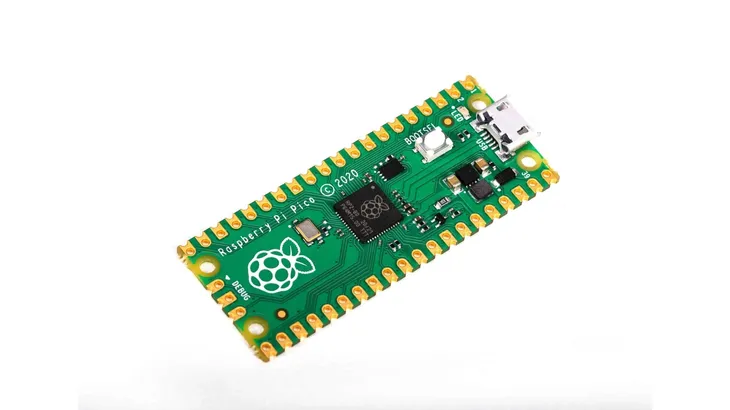

Raspberry Pi Pico to jednostronna płytka drukowana z portem micro-USB, wystająca na krawędź TOP i dwoma sworzniami samonastawnymi/przelotowymi wokół pozostałych krawędzi.

 Jest on przeznaczony do użytku jako moduł do montażu powierzchniowego, a także w formacie Dual Inline Package (DIP), z 40 głównymi stykami użytkownika na siatce o skoku 2,54 mm (0.1") z otworami o średnicy 1 mm, dzięki czemu jest kompatybilny z weroboard. Pico ma również cztery wywiercone otwory montażowe o średnicy 2.1mm zapewniające łatwe mocowanie.

Może być montowany powierzchniowo jako moduł. Raspberry Pi Pico programowane jest w języku C/C++ oraz MicroPython.

Specyfikacja modułu Raspberry Pi Pico

• Wersja: Raspberry Pi Pico
• Wymiary: 51 x 21 mm

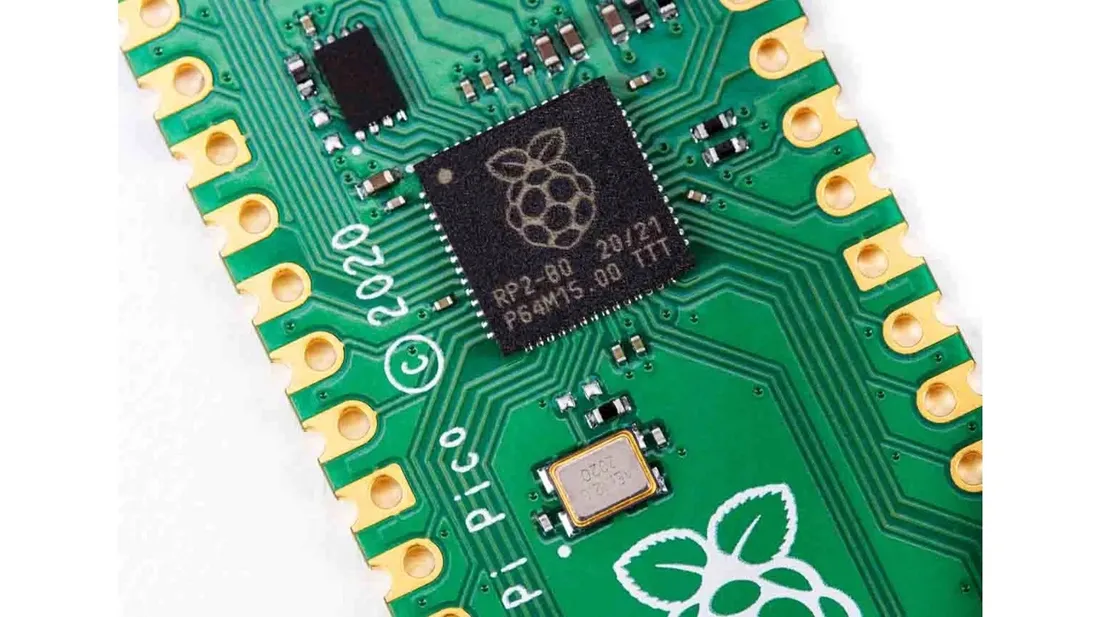

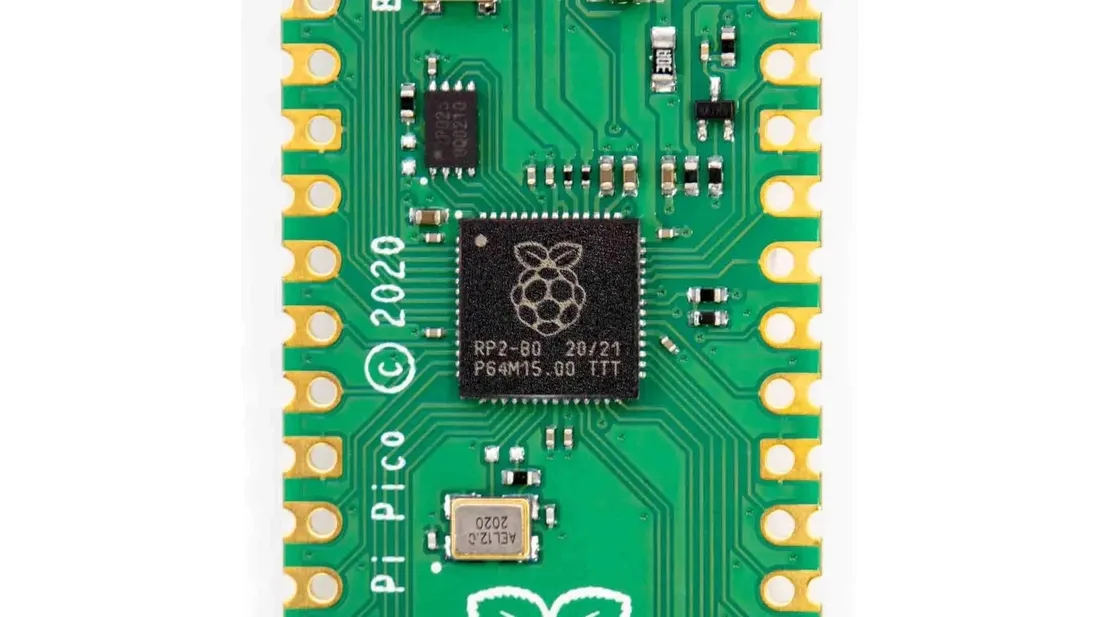

• Procesor: RP2040
• Pamięci RAM 264 kB
• Port micro-USB
• Otwory montażowe
• Łatwy montaż i dostępne przykłady

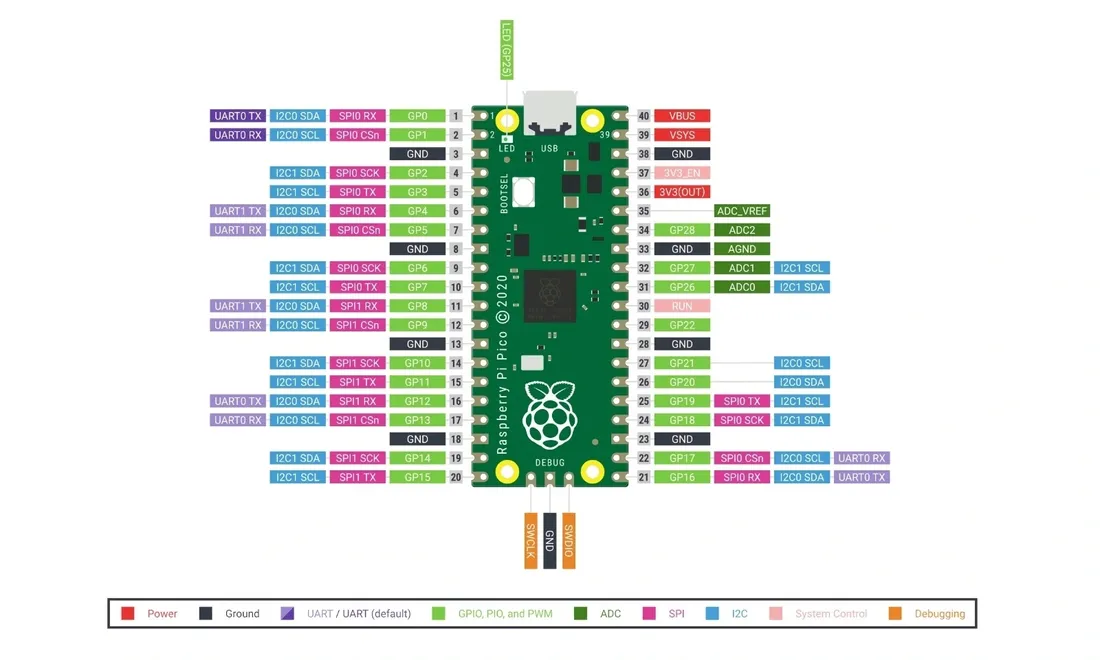

Moduł Raspberry Pi Pico wyposażony został w 26 pinów GPIO, w skład których wchodzą: 2x SPI, 2x I2C, 2x UART, 3x ADC 12-bit, 16x PWM. Dodatkowe 8 wyprowadzeń IO (PIO) przeznaczone jest do obsługi niestandardowych urządzeń peryferyjnych.

Do zasilania oraz komunikacji płytki Raspberry Pi Pico z komputerem służy złącze microUSB. Do prawidłowej pracy modułu wymagane jest zasilanie napięciem 5 V. Płytkę można również zasilać z pinu VSYS napięciem od 1,8 V do 5,5 V, przy wykorzystaniu np. akumulatora Li-Pol 3,7 V lub baterii 3x AA.

Zestaw zawiera:

1. Raspberry Pi Pico x1
